LTP超高效節能循環專用泵運用我公司創新的“八項技術”徹底打破傳統常規設計理念與普通水泵相比其節能率可達30%-70%。其原理如下

• 三元流動理論技術
  葉輪是水泵的心臟，它決定了泵的揚程、流量和效率，對于高效節能水泵的設計，從考慮水力損失最小、效率最高和汽蝕性能最好著手，用三元流理論與CFD流體力學計算和優化相結合的方法，尋找不同的流動和幾何參數的最優組合，從設計上保證產品的高效性能。根據“射流-尾跡三元流動理論”將葉輪內部的三元立體空間進行無限地分割，通過對葉輪流道內各工作點的分析，建立起完整、真實的葉輪內流體流動的數字模型，進行網格劃分和流場計算，運用三元流動設計方法優化葉片的進出安放角、葉片數，扭曲葉片各面形狀等要素，其結構可適應流體的真實流態，從而避免水在葉片之間形成回流使工作面的流動分離，讓水在葉輪間流動更接近設計狀態，減少了流動損失和無用功，提高了水泵的整體效率。

• 無負壓疊加推送技術

  普通離心水泵任一Q值時的出口之總H值(M)均含水泵吸口吸程(M)。由于泵的吸口與出口的能耗場分布不同。普通離心水泵主要能耗是由葉輪高速旋轉時的離心力瞬時將液體甩離葉輪出口時而產生。液體由勢能轉變?yōu)閯?dòng)能。其能耗場主要集中在水泵葉輪的出口部，而對于水泵葉輪的吸入口處，其吸程的相應增減或與泵出口揚程同比增減時對能耗變化的影響極小。實踐中證明，若將一臺正在運行的普通離心水泵出口閘閥人為開啟最大值時，該泵Q值亦為最大，H即降至最小值，軸功率(能耗)則升為最大值。反之該泵軸功率(能耗)將降至最小值。與此若將該泵的吸程增大，該泵的出口揚程明顯減小。由于冷凍、冷卻、供熱、供暖等循環水系統獨特特定運行中有別于其他工況。


  泵的吸入口成正壓狀態，其絕對壓力值遠遠大于該處水溫下水蒸氣的飽和壓力。因此LTP系列超高效節能循環專用水泵正是充分利用了循環水系統的吸入口成正壓狀態的這一特殊線型工況條件，采用子午變線寬流道結構、三元流動流體理論，降低葉輪在泵腔內的重心，三元流動流體理論結合無負壓疊加推送改進技術。使水流特性呈現三維矢量疊加特性，按泵的不同Q·H值分類，將各自吸程發揮到極限，以此增加泵的出口“H”值，達到有效軸功率(能耗)降低的節能目的。成功地三元流動流體理論結合無負壓疊加推送技術轉變合成為虹吸增壓功能。將無功效率轉變?yōu)橛泄π?，這就是LTP系列超高效節能循環專用水泵節能技術的核心所在。

• 螺旋錐旋噴多線流技術

  蝸殼內水力損失、機械損失和汽蝕余量在離心泵總體損失中占有相當大比例，提高離心水泵之效率，不僅讓水泵葉輪水力模型達到最優化狀態，而且在結構有所突破，我公司采用CFD優化設計的水力模型和具有特殊的力學部件多線流技術，利用循環水系統獨特的線型工況與自有靜壓特性，降低葉輪在泵腔內的重心，徹底打破水力模型單通道單線流之常規。采用子午變線寬流道防渦流畢托螺旋錐旋噴結構，當壓入式循環水進入泵體經防渦流畢托螺旋錐旋噴為多線流線型推送至高速旋轉的葉輪離開出口時，水流從進口到出口呈旋噴式多線流流出一氣呵成，大大地減少流量阻力機械損失和汽蝕余量，使流量變大壓力增加，軸功率變小，液體由勢能轉變?yōu)閯?dòng)能，使其充分達到節能之目的，其技術領先于當今世界其他同類產品。

• 創新的表面特殊處理技術
  1、泵體、泵蓋和葉輪均為三維CFD技術直接造型，加工中心制作的精鑄鋁模，大大地降低了模具曲面變形和局部渦流不平現象，采用目前國際上最先進的鑄造工藝，覆膜砂鑄造，零件的材質得以保證，尺寸精確，內腔光潔，流道無阻力，外形美觀，從而進一步提升了泵的運行效率。

  2、泵體、泵蓋鑄鐵部件普通型均采用精密?chē)娡俊⒕苄筒捎锰厥獾碾娪咎幚?，以獲得光滑，完全覆蓋且經久耐用的表面，附著力強，不退色，電泳處理的泵體、泵蓋即可降低摩擦力，又可以提高泵的總體效率約3-5%，而且可以避免因噴漆引起不均勻、掉漆退色現象，防腐蝕效果更好。


  3、不銹鋼或銅質葉輪均采用目前國際上最先進的全硅溶膠鑄造工藝(鑄鐵的采用最先進的覆膜砂鑄造工藝)，有雙曲線超薄葉片，流道表面光滑，損失少，確保泵的高效率

• 創新的表面特殊處理技術
  1、泵體、泵蓋和葉輪均為三維CFD技術直接造型，加工中心制作的精鑄鋁模，大大地降低了模具曲面變形和局部渦流不平現象，采用目前國際上最先進的鑄造工藝，覆膜砂鑄造，零件的材質得以保證，尺寸精確，內腔光潔，流道無阻力，外形美觀，從而進一步提升了泵的運行效率。

  2、泵體、泵蓋鑄鐵部件普通型均采用精密?chē)娡?、精密型采用特殊的電泳處理，以獲得光滑，完全覆蓋且經久耐用的表面，附著力強，不退色，電泳處理的泵體、泵蓋即可降低摩擦力，又可以提高泵的總體效率約3-5%，而且可以避免因噴漆引起不均勻、掉漆退色現象，防腐蝕效果更好。


  3、不銹鋼或銅質葉輪均采用目前國際上最先進的全硅溶膠鑄造工藝(鑄鐵的采用最先進的覆膜砂鑄造工藝)，有雙曲線超薄葉片，流道表面光滑，損失少，確保泵的高效率。

• 雙口環葉輪免回路滲漏技術
  所有葉輪采用雙口環平衡結構，從而使葉輪和泵蝸殼之間的公差可以減到最小成為可能，這將明顯減少了液體從高壓力區回流至低壓力區，內部損耗更少，從而降低了能耗，這對于泵的總效率和性能是至關重要的。

• 量身定制、吻合參數、葉輪一對一配置高效技術
  打破傳統，通過切削葉輪，防止電機過載、過流燒毀，減少能耗。LTP系列超高效節能循環專用泵，運用三元流動設計方法優化葉片，所有的葉輪均采用一對一單獨設計配置，對號入座(就像大家買鞋一樣，必須尺碼大小合腳才能穿的舒服，買小了穿不進去，買大了走路走不動)。使水泵的實際運行參數與工況所需的參數較好的吻合，有效克服常規水泵選型時參數偏大所造成的浪費。在維持原有流量的情況下能完全釋放管網的閥門，管道出口閥門全開啟減少閥門的消耗，提高管網的運行效率。大流量工作不會過載，從根本上解決系統匹配不合理的局面，節能效果更佳。

• 獨有的雙蝸殼平衡結構
  獨有的雙蝸殼設計及制造工藝，讓該泵與普通離心泵相比，效率大幅提高，可做到水泵運行參數相同而配置的電機功率比普通單級泵降低一個規格，大大節省能耗。單蝸殼泵360度方向的軸上的徑向力不平衡，給泵軸產生了額外的力，使泵的運行不平穩，不僅產生振動和摩擦噪聲，而且損耗能量。而采用雙蝸殼結構，很好的平衡了徑向力，使泵可平穩運行。

工作條件
介質:清水或物理化學性質類似于清水的其它液體。介質溫度:-10℃~+105℃之間環境溫度:≤40℃(海拔高度小于1000m時相對溫度不超過95%)最大工作壓力:≤1.6MPa

產品應用
供熱循環水系統:供熱站、熱電廠、鍋爐采暖等
工業循環水系統:鋼鐵、冶金、制藥、石油、化工、玻璃、紡織供水、污水處理等
中央空調循環水系統:賓館醫院、商場、生產車間、辦公大樓等
特別適用于北方供暖、換熱機組、熱水機組、區域制冷、冷水機 組、冷卻塔

注意事項
1、本產品僅限于中央(集中)空調冷水機組之冷凍、冷卻、供暖循環水工業循環水系統中應用，供冷時泵吸入口之水頭靜壓不得小于0.04MPa。當配套供暖水溫在60℃-90℃范圍內時，其泵吸入口之水靜壓不得小于0.06MPa。
2、將本產品布置(安裝)在蒸發器和冷凝器的出水端，采用吸入式布置型式安裝，尤其對于使用無風扇噴射型冷卻塔的冷卻循環水系統更為重要，這不僅有利降低設備承壓，更有利于發揮本產品的虹吸功能，減少水泵出口動能損耗，系統水力得到更好的平衡，還將會明顯減小水泵運行軸功率，降低運行能耗。但與鍋爐配套供暖時，本產品適宜布置(安裝)在鍋爐的入(進)水端，采用這種壓入方式布置將會使產品發揮更好的節能特性。

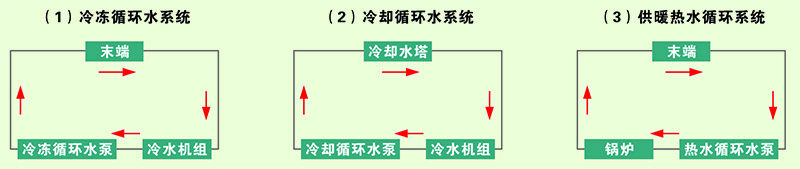

3、建議布置(安裝)示意圖

4、由于本產品具有優良的平特性曲線，流量變化時揚程變化極小，因此，建議冷凍循環水系統在設計或節能改造中，應取消集水器與分水器之間的壓差旁通管。

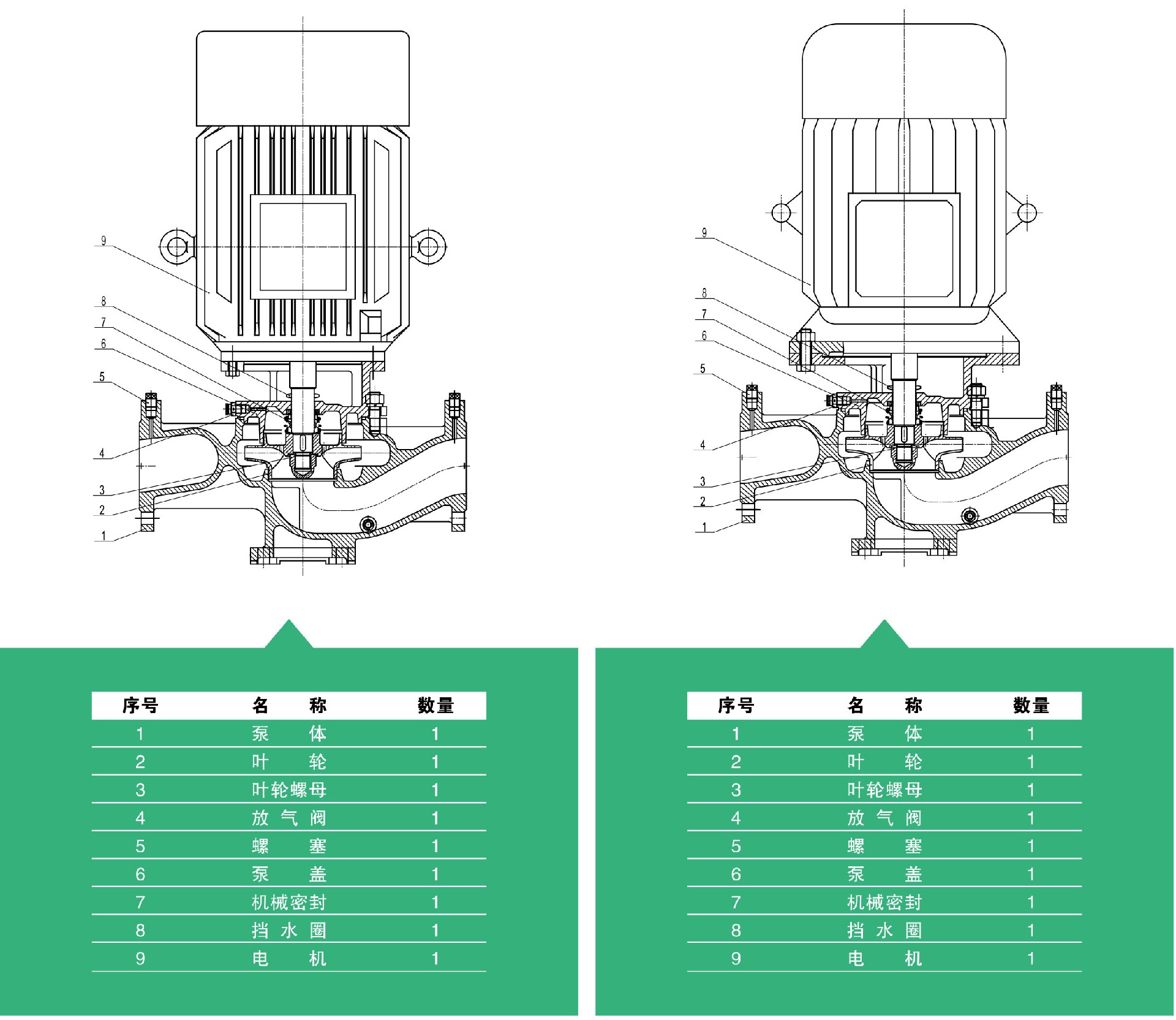

結構圖

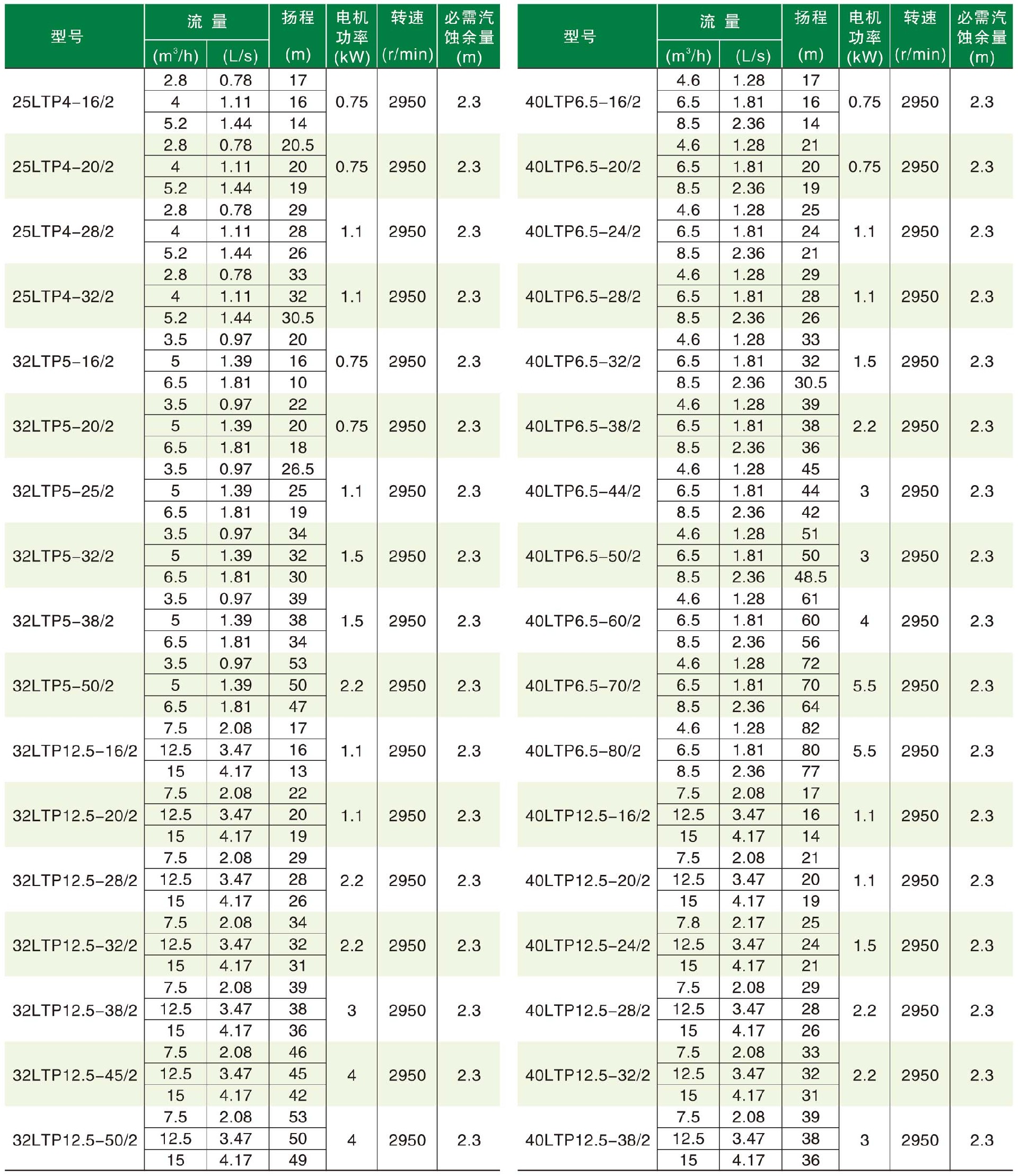

LTP型泵主要性能參數表
